国产电影一区二区三区,99精品视频免费热播,亚洲日本中文字幕一区二区三区,国产亚洲日韩在线播放人成

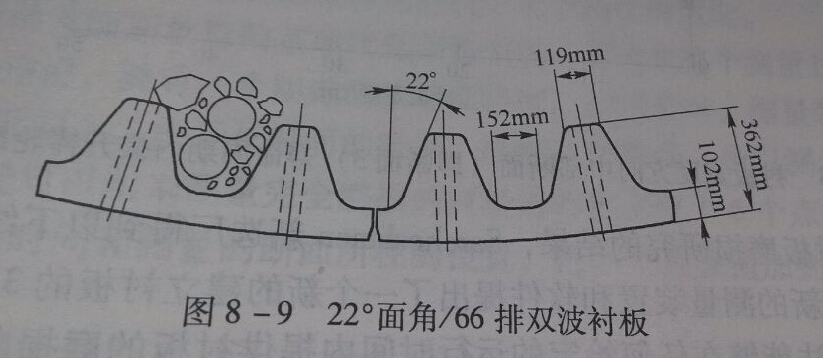

        在設計球磨機襯板的初期，其面角為9°，66排，軌形配置。然而隨著時間的流逝，磨機的高轉速使得大量的襯板磨損，后來對襯板進行了多次改進設計。已經(jīng)安裝過的襯板型號如下：9°面角/66排；22°面角/66排；30°面角/66排；22°面角/44排。

        較原始的特性說明22°面角/66排襯板是較實惠的，通過深入實驗可知，22°面角/44排襯板的處理特性要遠高于22°面角/66排襯板，但襯板的使用周期卻是下降的。以上所有實驗其球磨機轉速率都高于80%。
        球磨機筒體襯板的磨損多來自于襯板提升時鋼球作用于另一襯板產(chǎn)生的高沖擊所形成的，從襯板上較多的球沖擊印記及金屬的形變可以很明顯的看出。此種情況多是通過降低襯板硬度以及增加厚度來對產(chǎn)生的沖擊進行彌補，但是這也存在一定的弊端，那就是雖然令襯板具備了一定的耐磨性但是其金屬變形并不會減少，這就會加大球磨機內(nèi)部鑄件在結合處的壓力，嚴重情況下會產(chǎn)生磨損或是斷裂。在多數(shù)實驗中，會令鋼球在高速旋轉狀態(tài)下對襯板產(chǎn)生沖擊，并將此種現(xiàn)象放大。
文章來源于：http://www.assaggino.com/
