在所應用的回轉窯煅燒設備中,因為生產需要研發出了多膛焙燒爐,此種設備又有韋氏和赫式之分,其結構基本一樣。

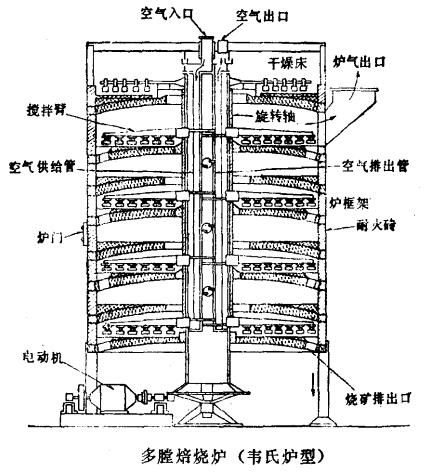

如圖所示(以韋氏爐型為例),顯示為間隔成多層爐膛的豎式圓筒爐型,在其中心部位裝設有旋轉軸,由此向各層伸出了攪拌臂,其攪拌臂都以空氣內冷為主。礦石從較上層進入,經過攪拌從周邊逐漸向中心集中,接著自中心向周邊逐步分散,逐層下移,經過干燥、焙燒后由較底層排出。爐氣在回轉窯內的流動方向和礦石相反,在較上部的爐料完成干燥和預熱才會逸出。由此來看,雖然此過程較長,但是其結構比較簡單,散熱較少,熱效率較高。唯一的不足就是溫度比較難控制,物料停留時間較長,生產能力小,漏氣現象比較容易產生,雖然如此,但是在進行依次的焙燒時多爐膛回轉窯設備卻是較適用的。
將多膛焙燒爐中間幾層拆除,而代之以噴嘴吹入礦石,使焙燒反應在礦石降落期間進行,閃速焙燒爐也曾嘗試過,但是其處理量雖然得以提升但是所產生的煙塵較多,需要配備大容量的收塵設備。由此可見,恰當的回轉窯煅燒結構對于物粒的煅燒異常重要,更多回轉窯相關知識可參考:http://www.assaggino.com/
