全國免費咨詢電話：400-811-7869

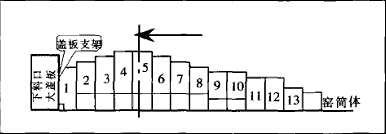

針對結構如下的回轉窯擋料圈，其耐火磚的材質均為粘土磚，其強度及耐磨性都不高，同時根據其所處位置的不同，其所使用的時間也會各不一樣，因此要想令回轉窯維持穩(wěn)定的煅燒，我們必須在不改變任何其他因素的情況下，在增加磚襯、減小窯徑的同時，增加磚襯的壓應力。
針對以上問題，除了增加下料口筒體的厚度，我們還需要對回轉窯擋料圈進行的改進有：
1、將1號轉分成兩塊，既上下，以此減少壓應力對磚的破碎作用；
2、將1、11、12、13號粘土磚改為鋼纖維抗剝落磚。
3、擋料圈上層采用磷酸鹽結合磚，并適當降低耐火磚的厚度，一方面增加耐磨性能，另一方面增加其強度，防止壓應力的破壞；
4、擋料圈下層采用粘土磚，以降低費用，并起到一定的隔熱作用。改進后的擋料圈結構如下：
經過改進，擋料圈的使用由原來的20天延長至半年以上，因此總的來看，改進后的擋料圈結構不但可以節(jié)省下大量的耐火材料，同時還可以有效提升回轉窯的運轉率及產量，促使下料口處筒體的壽命得到延長。
文章來自：http://www.assaggino.com/
