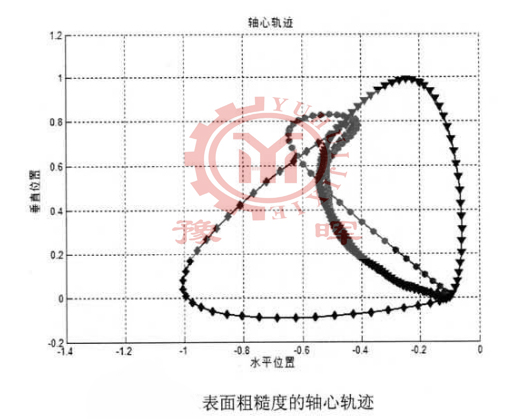

如圖可知,顯示的則是在Ra=8微米條件下,球磨機內軸心的運動軌跡分布情況,三條曲線分布表示在隨機粗糙表面下,主軸受到豎直向下逐漸增大的外載荷作用時軸心的運轉軌跡。同時我們也很容易看出,表面粗糙度會對球磨機軸承的軸心運轉軌跡產生一定的影響,令其不能在設定的運轉軌道上工作,從而降低了其運動精度,由此可知對于需要較高運動精度的場合,我們應該嚴格控制表面粗糙度的值。
在不同的初始間隙條件下,球磨機軸心的運轉軌跡可顯示為75微米與60微米的軌跡,另外從實際的運轉情況來看,初始間隙越小,球磨機軸心的運動范圍就會越小,在要求較高旋轉精度的條件下,需要選擇較小的初始間隙才是較恰當?shù)摹?br />
隨著球磨機內橢圓的長軸主軸軸心線逆時針旋轉,動靜壓軸承的軸心運動軌跡線也會發生相應的變化。當軸承中的橢圓型主軸軸心線是處于逆時針運轉狀態時,軸承的承載力會呈現先降低后增大然后再降低的變化趨勢,尤其在球磨機橢圓的兩個焦點的連線以及軸線連線相互垂直時,承載能力是較強。
